品牌/Brand：NTH
后拉式油壓夾頭作徑向夾持同時強力后拉，工件不會上浮，適用于鑄件及鍛件的加工。
后拉式夾持將工件緊貼在基準面上，使夾持穩固，適于重切削。
圓柱滑動結構，可長期使用，并確保重復夾持的優異精度。
準確的自定中心及強力夾持工件不上浮特性，要求長度精準的加工最適宜。
可采用到位偵測，配合自動化系統。
Pull back feature of radial gripping will lead to?almost no work piece uplifting displacement;OMATEI Pull Back Power Chucka are ideal for maching casting and forging parts;
By appressing the gripped work piece to the?surfce,OMATEI Pull Back Power Chucks are suitable for heavy machining.
Chuck Actuators with cylindrical structure are?durable and ensures high gripping repeatability.
Accurate self-centering and pull back features are adequate for precise length control machining?requirements.
Optional components can be selecter for detecting the right position on automated loading machine.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
柱塞行程 Plunger stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
最高轉速 Max RPM |
最大拉力 Max.pull force kgf(KN) |
最大靜夾持力 Max gripping force KN |
|---|---|---|---|---|---|
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5.3 | 3000 | 2240(22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000 | 4480(44) | 7240(71) |
|
規格
Spec 型號 Model |
最大油壓壓力 Max.Oil pressure kgf/cm2(Mpa) |
重量 Weight Kg |
搭配油壓缸 Matching cylinder |
夾持范圍 Gripping range mm |
|---|---|---|---|---|
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | ?35-?160 |
| PL-08 | 22(2.2) | 27.8 | S-125(S-125R) | ?40-?210 |
| PL-10 | 30(2.9) | 45.9 | S-125(S-125R) | ?50-?254 |
| PL-12 | 30(2.9) | 75.7 | S-150(S-150R) | ?50-?304 |
|

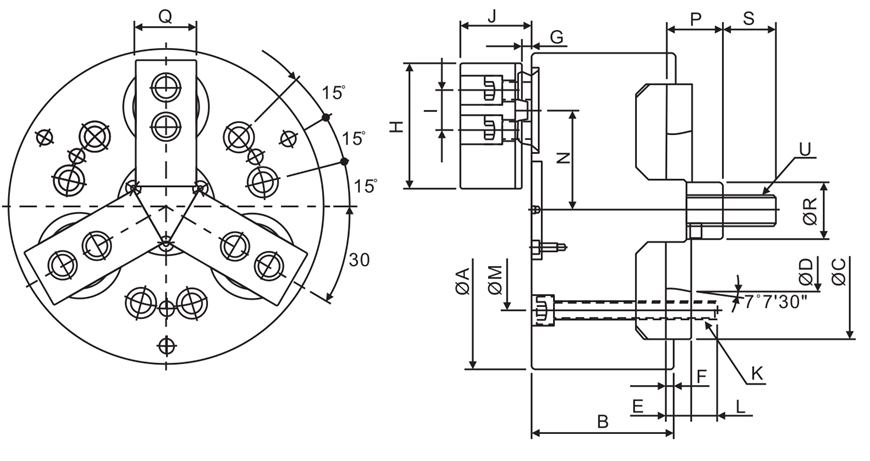

規格
Spec 型號 Model |
A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
|
規格
Spec 型號 Model |
I | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | - | 6-M10×1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2.5P |
| PL-10 | 32 | 6-M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
