內建氣缸之薄型回盤夾頭，所占空間小，適合輕切削場合，并可使用標準生爪或標準硬爪。
適用于分度盤上進行分度加工。
迷宮環防塵機構設計，加工中切屑不易進入夾頭內。
折動面均經硬化及精密研磨，并直接潤滑。
注意事項：由于固定配氣環與夾頭本體之間旋轉摩擦，第四軸分度盤的旋轉扭矩必須高于下表所示。
Rotary chuck with built-in apneumatic cylinder, compact design, suitable for light machining. compatible to standard soft jaw/hard jaw.
Can be installed on a rotary table for indexing machining.
Seled against dust and cutting chips.
Matching surfaces of all parts hardened, ground and lubricated directly.
Note: To overcome friction force between distubritor ring and chuck body, the rotating torque of rotary table must be highr than the requirement shown in the table.
尺寸單位/Size unit: mm
型號 Model
爪行程(直徑)
最大夾持直徑
Chucking Dia. Max. (mm)
最小夾持直徑
Chucking Dia. Min.(mm)
最大夾持力 kN (kgf)
Max. clamping force kN (kgf)
(Pneumatic at 6.0kgf/cm2)
RAP-306
5.5
170
25
21 (2141.4)
RAP-308
6.8
215
37
34.2 (3487.4)
RAP-310
7
254
53
48 (4894.7)
Jaw stroke
(Dia.) (mm)
氣壓 (使用壓力6.0kgf/cm2)
型號 Model
最大使用壓力
Max. pressure
最高轉速
Max.speed
旋轉扭矩 (Nm)
Max Rotation
空氣消耗量
(使用壓力 6.0kgf/cm2)
AirConsumption Lit
重量
Weight (kg)
RAP-306
7
72
40
3.1
16.2
RAP-308
7
60
60
3.1
30.6
RAP-310
7
53
85
4.2
42.4
(kgf/cm2)
(r.p.m.)
Reslstance Torque

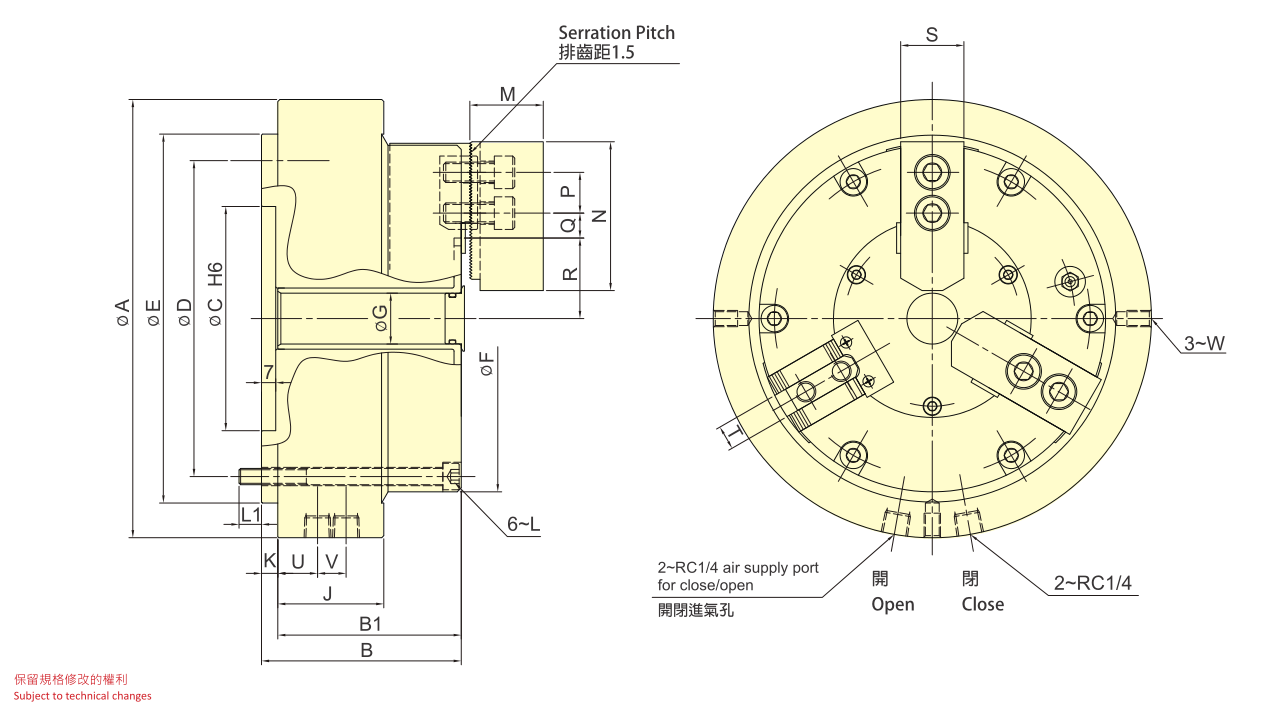

型號Model
A
B
B1
C (H6)
D
E
F
G
H
J
K
RAP-306
215
98
90
110
155
181
170
25
7
52
8
RAP-308
260
113
104
110
200
226
215
32
8
52
9
RAP-310
300
117
52
140
235
261
254
54
8
52
10
型號Model
L
L1
M
N
P
Q max
Q min
R max
R min
S
T
U
V
W
RAP-306
6~M8
11
36
73
20
10.75
4.75
39.5
36.75
31
12
19.5
14
3~M8
RAP-308
6~M8
16
37
95
25
13.25
8.75
57
53.6
35
14
19.5
14
3~M8
RAP-310
6~M8
14
42
110
30
23.25
12.75
64.5
61
40
16
19.5
14
3~M8
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
