類型：回轉式系列
Type: Live centers series
負荷：重
Duty: Heavy
適 用：CNC重型車床及重型高速車床。
Application: CNC heavy duty lathe, heavy duty high speed lathe
用 途：適用長軸心重力車削加工。
Working Usage: Applicable for the long workpiece and heavy duty turning process
結 構：採用雙列滾珠精密軸承，止推軸承及滾針軸承設計，採三個支撐點特殊設計製成。
Structure: Combination of double row precise ball bearing and thrust bearing and needle bearing, with the design of three supporting points.

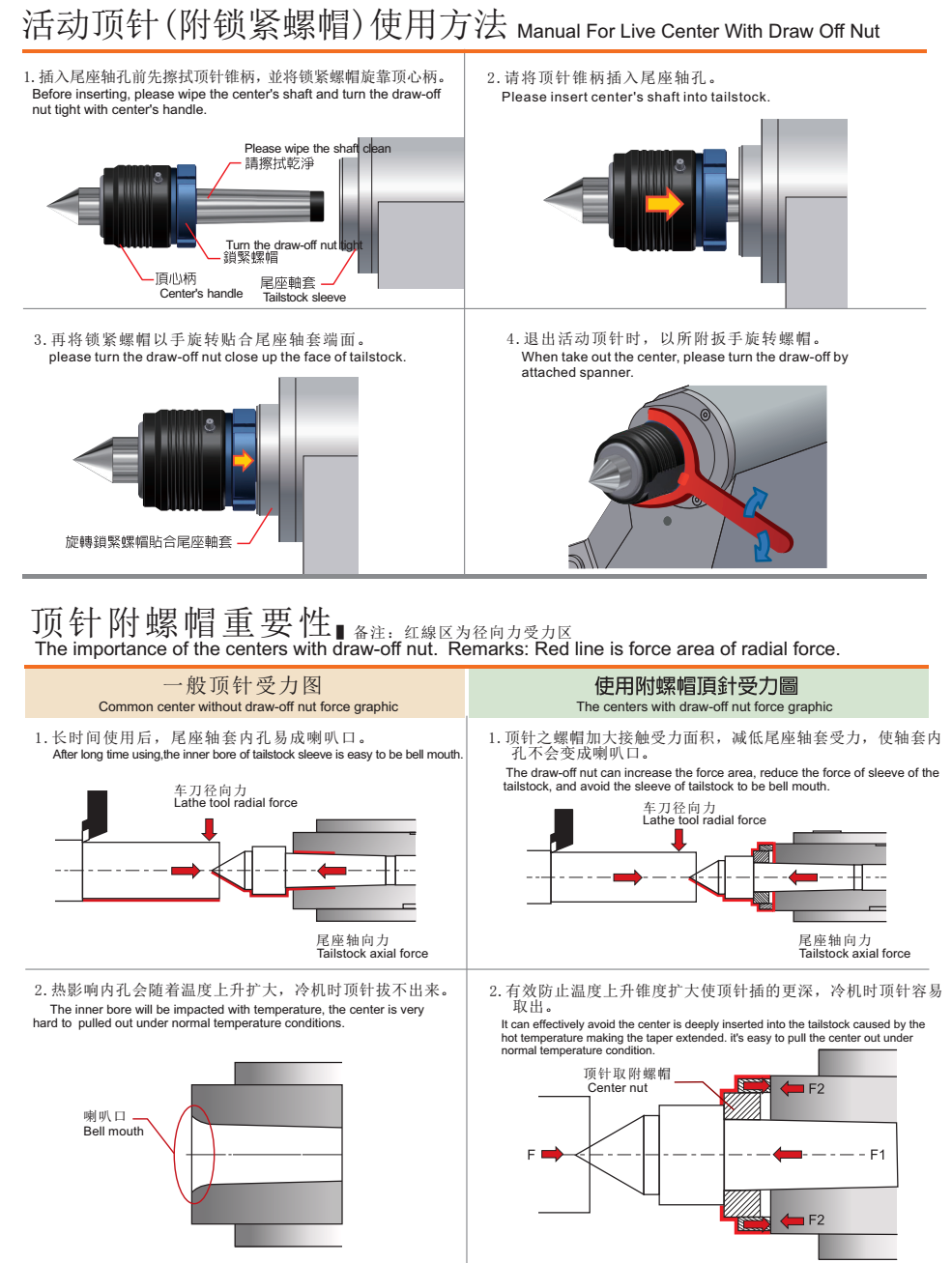

配 件：TSC262-3A/4A/5A:Y型扳手/TSC262-6A:專用Y型扳手
Accessories: 1. For TSC262-3A/4A/5A, Y type spanner. / 2. For TSC262-6A, special Y type spanner.
精準度： 0.002mm以內
TIR: Less than 0.002mm

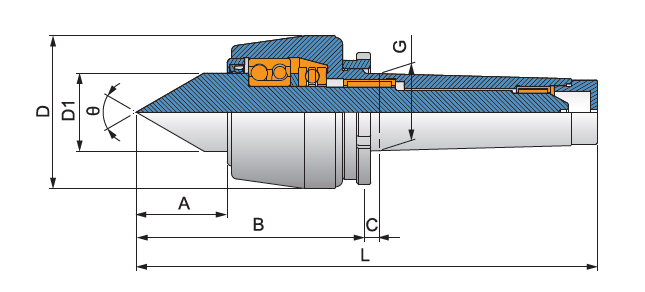

規格 / Specification? ? 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L | ? |
軸承最高轉數 Max. RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TSC-262-3A | 44 | 116 | 8 | 58 | 34.8 | 23.825（MT3) | 203 | 60゜ | 6,000rpm | 1,450kg | 1,800kg |
| TSC-262-4A | 44 | 116 | 9 | 65 | 34.8 | 31.267（MT4) | 224 | 60゜ | 6,000rpm | 2,250kg | 2,700kg |
| TSC-262-5A | 53 | 131 | 9 | 75 | 44.8 | 44.399（MT5) | 266 | 60゜ | 6,000rpm | 3,620kg | 3,000kg |
| TSC-262-6A | 67 | 163 | 10 | 118 | 59.9 | 63.348（MT6) | 353 | 60゜ | 3,500rpm | 6,000kg | 4,850kg |
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L | ? |
軸承最高轉數 Max.RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TSC-2562-7A | 121 | 296 | 10 | 197 | 100 | MT7 | 556 | 60° | 1000 rpm | 8500 | 6500 |
