品牌：OMATEI
選型指導：
1，所用卡盤的品牌及型號
2，工件尺寸及需要夾持的高度
產品優勢：
1，標準硬爪材質為優質合金鋼，強度好。
2，精密齒距緊密貼合卡盤基爪，降低磨損。
3，可用于NTH及所有其他品牌相關型號的卡盤。
4，客制化非標卡爪可設計、定做、OEM代工。
Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
2, Workpiece size and the gripping height
Advantage
1, For standard hard jaws, it's made of high quality alloy steel.
2, Fine serration pitch can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.

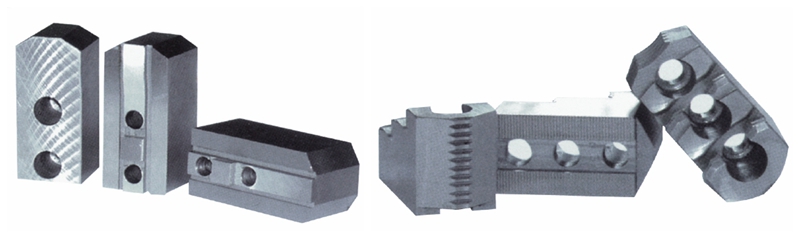

產品描述/Description
A型：卡盤配帶梳齒型硬卡爪。
B型：卡盤配帶十字鍵型軟卡爪。
Form A:Matched with hard top jaws with serrations.
Form B:Matched with soft top jaws with cross tenom.

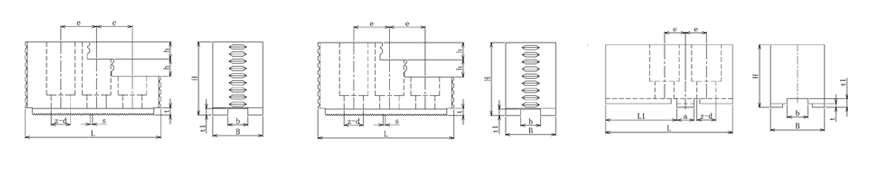

K52A K54A、K55A、K55A-IV K52B 、K55B
K52A
|
規格 Size |
L | B | H | b | e | t | t1 | s | h | z-d |
|---|---|---|---|---|---|---|---|---|---|---|
| 160 | 70 | 35 | 42 | 13 | 20 | 4.5 | 4 | 1.5*90゜ | 10 | 3-11 |
| 200 | 82 | 40 | 48 | 16 | 24 | 4.5 | 4 | 1.5*90゜ | 11 | 3-13 |
| 250 | 95 | 45 | 50 | 17 | 28 | 4.5 | 4 | 1.5*90゜ | 12 | 3-13 |
| 315 | 114 | 50 | 62 | 21 | 32 | 4.5 | 4 | 2.5*90゜ | 15 | 3-17 |
| 400 | 148 | 55 | 72 | 22 | 45 | 5.5 | 5 | 2.5*90゜ | 18 | 3-17 |
K54A、K55A、K55A-IV
|
規格 Size |
L | B | H | b | e | t | t1 | s | h | z-d |
|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 56 | 23 | 32 | 11 | 16 | 4 | 3.5 | 1.5*90゜ | 7.5 | 3-9 |
| 160 | 68 | 30 | 42 | 13 | 20 | 4.5 | 4 | 1.5*90゜ | 10 | 3-11 |
| 200 | 84 | 36 | 48 | 16 | 24 | 4.5 | 4 | 1.5*90゜ | 11 | 3-13 |
| 250 | 90 | 40 | 50 | 17 | 28 | 4.5 | 4 | 1.5*90゜ | 12 | 3-13 |
| 315 | 112 | 50 | 62 | 21 | 32 | 4.5 | 4 | 1.5*90゜ | 15 | 3-17 |
K52B 、K55B
|
規格 Size |
L | B | H | a | b | e | t | t1 | L1 | z-d |
|---|---|---|---|---|---|---|---|---|---|---|
| 160 | 74 | 35 | 45 | 12 | 12 | 12.5 | 3 | 4 | 44 | 2-11 |
| 200 | 90 | 40 | 49 | 12 | 15 | 15 | 3 | 4 | 54.5 | 2-13 |
| 250 | 115 | 45 | 53 | 15 | 15 | 20 | 3 | 4 | 70.5 | 2-13 |
| 315 | 145 | 50 | 65 | 15 | 20 | 24 | 3 | 4 | 95 | 2-17 |
| 400 | 180 | 55 | 75 | 20 | 20 | 30 | 3 | 4 | 120 | 2-17 |
保留技術更改的權利：Subject to technical changes
