品牌/Brand：NTH
兩爪楔形中實動力夾頭，適用于夾持不規則工件。
夾頭滑動面經硬化處理及精密研磨，并直接潤滑。
高剛性、高精度及高轉速。
It‵s wedge-hook type 2 jaw closed center power chuck. Suitable for irregular workpiece.
Matching surfaces of all parts are hardened, ground and lubricated directly.
Construction of high rigidity and high clamping accuracy and high rotary speed.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
柱塞行程 Plunger stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
最高轉速 Max RPM |
最大拉力 Max.pull force kgf(KN) |
最大靜夾持力 Max gripping force KN |
|---|---|---|---|---|---|
| TL-204 | 15 | 6.9 | 6000 | 540(5.3) | 1500(14.7) |
| TL-205 | 15 | 6.9 | 5500 | 540(5.3) | 1700(16.7) |
| TL-206A5 | 20 | 9.2 | 5250 | 1220(12) | 3460(34) |
| TL-208A5 | 21 | 9.7 | 4750 | 1630(16) | 5100(50) |
| TL-208A6 | 21 | 9.7 | 4750 | 1630(16) | 5100(50) |
| TL-210A6 | 25 | 8.8 | 4000 | 1930(19) | 7300(71.5) |
| TL-210A8 | 25 | 8.8 | 4000 | 1930(19) | 7300(71.5) |
| TL-212A8 | 30 | 10.5 | 3360 | 2750(27) | 10600(103.9) |
| TL-215A8 | 35 | 16 | 3000 | 5600(54.9) | 16800(164.6) |
| TL-215A11 | 35 | 16 | 3000 | 5600(54.9) | 16800(164.6) |
|
規格
Spec 型號 Model |
最大油壓壓力 Max.Oil pressure kgf/cm2(Mpa) |
凈重 Weight Kg |
凈重帶盤 （with ap） |
搭配油壓缸 Matching cylinder |
夾持范圍 Gripping range mm |
|---|---|---|---|---|---|
| TL-204 | 19(1.9) | 4.1 |
|
S-65 | ?5-?110 |
| TL-205 | 19(1.9) | 6.2 |
|
S-80 | ?14-?135 |
| TL-206A5 | 17(1.7) | 13 | 14 | S-100 | ?14-?165 |
| TL-208A5 | 16(1.6) | 24 | 28 | S-125 | ?17-?210 |
| TL-208A6 | 16(1.6) | 24 | 27 | S-125 |
?17-?210 |
| TL-210A6 | 19(1.9) | 35 | 42 | S-125 | ?22-?254 |
| TL-210A8 | 18(1.8) | 35 | 40 | S-125 |
?22-?254 |
| TL-212A8 | 18(1.8) | 59 | 63 | S-150 | ?22-?304 |
| TL-215A8 | 19(1.9) | 100 | 114 | S-200 |
?50-?381 |
| TL-215A11 | 19(1.9) | 100 | 107 | S-200 |
?50-?381 |
|

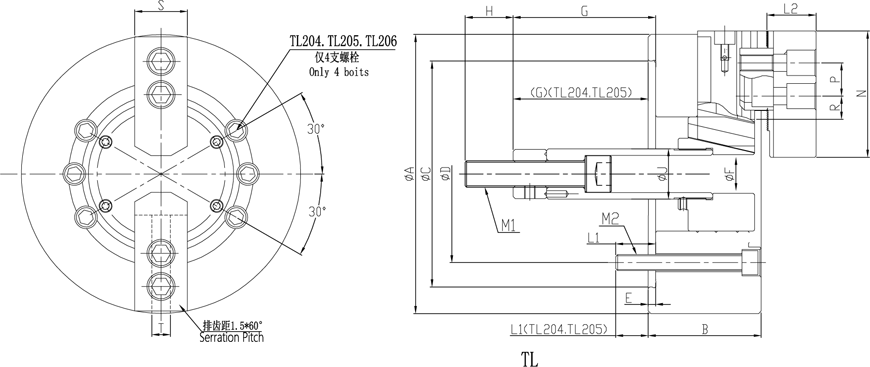

規格
Spec 型號 Model |
主軸鼻端 Spindle Nose |
A | B |
B (with ap) |
C(h6) | D | E | E1 | F | H | J | D1 | D2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TL-204 | - | 110 | 52 |
|
60 | 80 | 6 | - | - | 25 | 26 | - | - |
| TL-205 | - | 135 | 55 |
|
80 | 100 | 7 | - | - | 35 | 28 | - | - |
| TL-206A5 | A5 | 165 | 74 | 84 | 140 | 104.8 | 5 | 15 | 21 | 36 | 34 | 82.56 | 116 |
| TL-208A5 | A5 | 210 | 85 | 103 | 170 | 133.4 | 5 | 23 | 25 | 36 | 38 | 82.56 | 104.8 |
| TL-208A6 | A6 | 210 | 85 | 97 | 170 | 133.4 | 5 | 17 | 25 | 36 | 38 | 106.38 | 150 |
| TL-210A6 | A6 | 254 | 89 | 109 | 220 | 171.4 | 5 | 25 | 34 | 36 | 45 | 106.38 | 133.4 |
| TL-210A8 | A8 | 254 | 89 | 102 | 220 | 171.4 | 5 | 18 | 34 | 36 | 45 | 139.72 | 190 |
| TL-212A8 | A8 | 304 | 106 | 118 | 220 | 171.4 | 6 | 18 | 34 | 36 | 50 | 139.72 | 190 |
| TL-215A8 | A8 | 381 | 114 | 141 | 300 | 235 | 6 | 32 | - | 55 | 60 | 139.72 | 171.4 |
| TL-215A11 | A11 | 381 | 114 | 130 | 300 | 235 | 6 | 22 | - | 55 | 50 | 196.87 | 260 |
|
規格
Spec 型號 Model |
Gmax | Gmin |
Gmax (with ap) |
Gmin (with ap) |
Rmax | Rmin | L1 | L2 | M1 | M2 | M3 | N | P | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TL-204 | 18 | 3 |
|
|
11.3 | 8.3 | 12 | 25 | M10x1.5 | 4-M8 | - | 52 | 14 | 25 | 10 |
| TL-205 | 9 | -6 |
|
|
13.5 | 6 | 14 | 32 | M12x1.75 | 4-M8 | - | 62 | 14 | 25 | 10 |
| TL-206A5 | 101.5 | 81.5 | 86.5 | 66.5 | 18 | 7.5 | 14 14 | 39 | M16x2 | 4-M10 | 4-M6 | 73 | 20 | 31 | 12 |
| TL-208A5 | 127 | 106 | 104 | 83 | 22.3 | 11.8 | 20 17 | 41 | M20x2.5 | 6-M12 | 6-M10 | 95 | 25 | 35 | 14 |
| TL-208A6 | 127 | 106 | 110 | 89 | 22.3 | 11.8 | 20 18 | 41 |
M20x2.5 |
6-M12 | 4-M6 | 95 | 25 | 35 | 14 |
| TL-210A6 | 158 | 133 | 133 | 108 | 30.8 | 11.3 | 18 18 | 46 |
M20x2.5 |
6-M16 | 6-M12 | 110 | 30 | 40 | 16 |
| TL-210A8 | 158 | 133 | 140 | 115 | 30.8 | 11.3 | 18 25 | 46 |
M20x2.5 |
6-M16 | 4-M8 | 110 | 30 | 40 | 16 |
| TL-212A8 | 163 | 133 | 145 | 115 | 48.8 | 12.3 | 22 25 | 54 |
M20x2.5 |
6-M16 | 4-M8 | 130 | 30 | 50 | 18 |
| TL-215A8 | 104 | 69 | 71 | 36 | 48.8 | 23.3 | 30 29 | 63 |
M30x3.5 |
6-M20 | 6-M16 | 165 | 43 | 62 | 25.5 |
| TL-215A11 | 104 | 69 | 82 | 47 | 48.8 | 23.3 | 30 33 | 63 |
M30x3.5 |
6-M20 | 4-M10 | 165 | 43 | 62 | 25.5 |
非標需求可定做 Non-standard requirements can be made
