SINGLE JAW POWER CHUCK

點擊產品圖片放大

在線詢盤

品牌/Brand：NTH

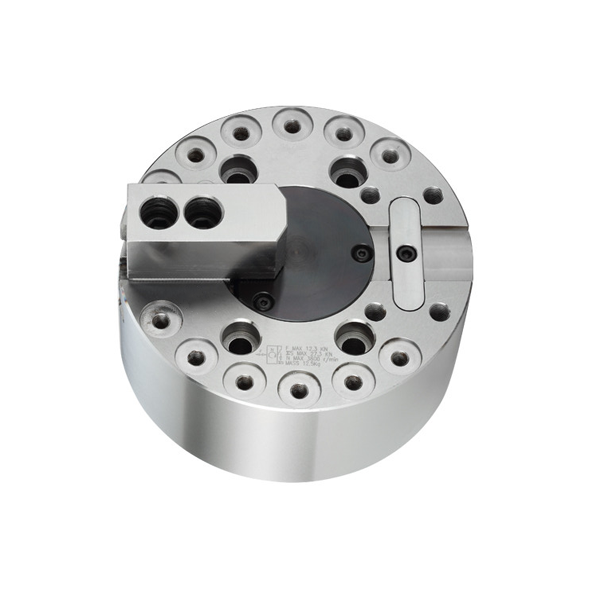

中實曲柄型單爪夾頭，超長爪行程。

適用于治具的夾持。

高剛性結構及高夾持精度。

Non through hole crank type single jaw chuck, very long jaw stroke

Suitable for clamping the jig.

Construction of high rigidity and high clamping accuracy.

尺寸單位/Size Unit: mm

規格 Spec 型號 Model	楔心行程 Plunger stroke mm	爪行程直徑 Jaw stroke Dia. mm	最大夾持直徑 Max chucking Dia. mm	最小夾持直徑 Min chucking Dia. mm	容許油壓缸推力 Max.D.B.Pull KN(kgf)	最大夾持力 Max clamping force KN(kgf)
1T-06 A5	20	16	165	17	12.3(1250)	27.3(2780)
1T-08 A5	25	20	210	20	15.7(1600)	37.2(3800)
1T-08 A6	25	20	215	20	15.7(1600)	37.2(3800)
1T-10 A6	30	24	254	25	21.6(2200)	48.5(4950)
1T-10 A8	30	24	254	25	21.6(2200)	48.5(4950)

規格 Spec 型號 Model	最高轉速 Max RPM	慣性矩 I kg*m2	重量 Weight kg	帶法蘭重量 Weight(Ad.) kg	適合油壓缸 Matched cylinders	最大使用壓力 Max Pressure Mpa(kgf)
1T-06 A5	3800	0.05	12.8	14.6	S-100R	1.7(17.5)
1T-08 A5	3000	0.15	24.6	27.4	S-125R	1.4(14.3)
1T-08 A6	3000	0.15	24.6	25.6	S-125R	1.4(14.3)
1T-10 A6	2400	0.28	34	41	S-125R	1.9(19.5)
1T-10 A8	2400	0.28	34	39.5	S-125R	1.9(19.5)

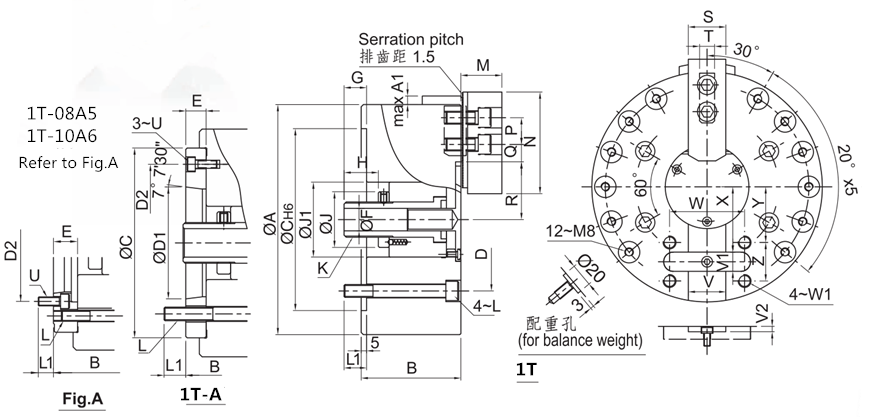

規格 Spec 型號 Model	A	A1	B	B(ad.)	C	D	D1	D2	E	F	G max	G min	H	J	J1	K max	L	L1
1T-06 A5	165	9.5	80	90	140	104.8	82.56	116	15	21	37	17	25	46	54	M30×1.5	16	16
1T-08 A5	210	8	93	111	170	133.4	106.38	104.8	23	21	46	21	32	52	70	M33×1.5	21	19
1T-08 A6	210	8	93	105	170	133.4	106.38	150	17	21	46	21	32	52	70	M33×1.5	21	20
1T-10 A6	254	13.5	108	128	220	171.4	139.72	133.4	25	34	47	17	30	62	90	M45×1.5	25	20
1T-10 A8	254	13.5	108	121	220	171.4	139.72	190	18	34	47	17	30	62	90	M45×1.5	25	27

規格 Spec 型號 Model	M	N	P	Q max	Q min	R max	R min	S	T	U	V(H6)	V1(9)	V2	W	W1	X	Y	Z
1T-06 A5	37	73	20	19.75	7.75	46	30	31	12	M6	30	15	4.5	64	M10	45	36	30
1T-08 A5	38	95	25	25.25	10.25	54	34	35	14	M6	35	18	4.5	70	M12	61	52	36
1T-08 A6	38	95	25	25.25	10.25	54	34	35	14	M6	35	18	4.5	70	M12	61	52	36
1T-10 A6	43	110	30	33.75	11.25	67	43	40	16	M8	40	20	5	90	M12	71	58.5	45
1T-10 A8	43	110	30	33.75	11.25	67	43	40	16	M8	40	20	5	90	M12	71	58.5	45

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information

非標需求可定做 Non-standard requirements can be made
