Large wedge type non through-hole power chuck (adapter excluded)

點擊產品圖片放大

在線詢盤

適用于超大型工件，內徑或外徑之夾持。
夾頭正面滑道處加裝防護裝置，適合立車上使用。
具有單動調整底爪行程功能，可夾持大型不規則工件。

Chucking operations of very large components externalor internal clamping.

Suitable for vertical lathe,due to the front protection ofinternal clamping.

Master jaw with manual radial setting function.

單位 : mm

型式規格	爪數	柱塞行程 (mm)	卡爪行程 (半徑)+單動調整 (mm)	最大容許拉力 (kgf)	最大夾持力 (kgf)	最大使用油壓力 (kgf / cm2)
T-240R	3	57	15.2+30	18300	32600	42.8
TF-240R	4	57	15.2+30	18300	32600	42.8
TS-240R	6	57	15.2+30	18300	32600	42.8
T-250R	3	57	15.2+30	18300	32600	42.8
TF-250R	4	57	15.2+30	18300	32600	42.8
TS-250R	6	57	15.2+30	18300	32600	42.8
T-255R	3	57	15.2+30	18300	32600	42.8
T-263R	3	60	16+30	20400	36700	46.9
TF-263R	4	60	16+30	20400	36700	46.9
TS-263R	6	60	16+30	20400	36700	46.9
T-279R	3	60	16+30	20400	36700	46.9
T-298R	3	60	16+30	20400	36700	46.9

型式規格	最高轉速 (r.p.m.)	重量	慣性矩 I(kg?m2?)	適合油壓缸	適合硬爪	適合生爪	外徑挾持範圍 (mm)
T-240R	500	645	82	S-250R	HJ-40	SC-40	?285-?1005
4T-240R	400	700	89	S-250R	HJ-40	SC-40	?285-?1005
TS-240R	350	700	89	S-250R	HJ-40	SC-40	?285-?1005
T-250R	400	890	168	S-250R	HJ-40	SC-40	?270-?1250
4T-250R	350	940	177	S-250R	HJ-40	SC-40	?270-?1250
TS-250R	300	971	183	S-250R	HJ-40	SC-40	?270-?1250
T-255R	250	1200	322	S-250R	HJ-40	SC-40	?270-?1400
T-263R	200	1800	548	S-250R	HJ-40	SC-40	?390-?1600
4T-263R	160	1700	518	S-250R	HJ-40	SC-40	?390-?1600
TS-263R	120	1800	548	S-250R	HJ-40	SC-40	?390-?1600
TS-279R	100	2850	1350	S-250R	HJ-40	SC-40	?440-?2000
TS-298R	50	-	-	-	HJ-40	SC-40	-

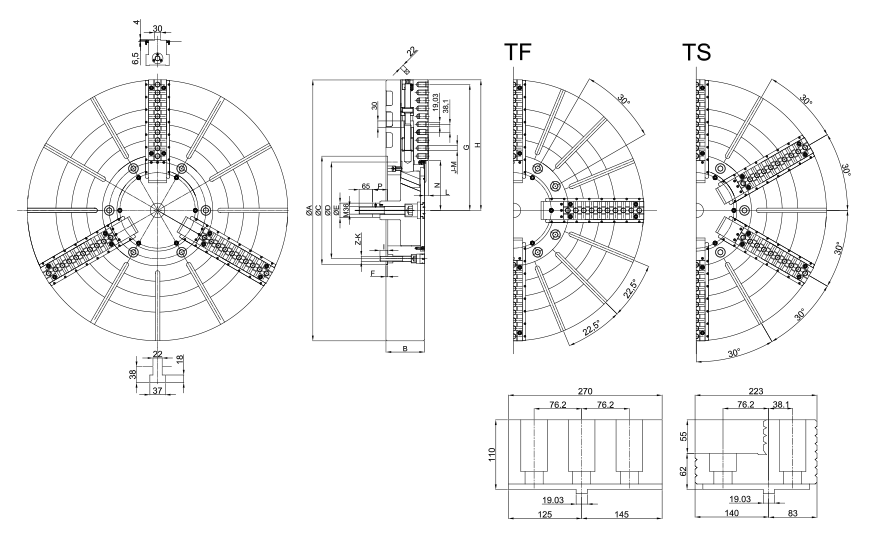

型式尺寸	A	B	C	D	E	F	G (MAX)
T-240R	1000	180	520	463.6	70	8	479
4T-240R	1000	180	520	463.6	70	8	479
TS-240R	1000	180	520	463.6	70	8	479
T-250R	1250	217	520	463.6	70	8	479
4T-250R	1250	217	520	463.6	70	8	479
TS-250R	1250	217	520	463.6	70	8	479
T-255R	1400	220	720	647.6	70	8	479
T-263R	1600	220	720	647.6	70	8	479
4T-263R	1600	220	720	647.6	70	8	479
TS-263R	1600	220	720	647.6	70	8	479
TS-279R	2000	238	720	647.6	70	8	479
TS-298R	2500	260	1020	956	70	8	479

型式尺寸	H (MAX)	I	Z-K	L	N (MAX)	N (MIN)	P	J-M
T-240R	500	42	6-M24	20	230	184.8	41	7-M24
4T-240R	500	42	8-M24	20	230	184.8	41	7-M24
TS-240R	500	42	6-M24	20	230	184.8	41	7-M24
T-250R	625	35	6-M24	20	230	184.8	41	10-M24
4T-250R	625	35	8-M24	20	230	184.8	41	10-M24
TS-250R	625	35	6-M24	20	230	184.8	41	10-M24
T-255R	700	43	6-M30	20	208.5	163.6	41	12-M24
T-263R	800	44	6-M30	20	249	203	33	14-M24
4T-263R	800	44	6-M30	20	249	203	33	14-M24
TS-263R	800	44	6-M30	20	249	203	33	14-M24
TS-279R	1000	48	6-M30	20	249	203	40	19-M24
TS-298R	1250	50	12-M30	20	249	203	40	26-M24
