品牌：OMATEI
選型指導：
1，所用卡盤的品牌及型號
產品優勢：
1，標準T型塊材質為優質鋼材，硬化研磨加工。
2，精密尺寸，貼合卡盤基爪，降低磨損。
3，可用于NTH及所有其他品牌相關型號的卡盤。
4，客制化非標卡爪可設計、定做、OEM代工。
Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
Advantage
1, For standard T-nuts, the material is high quality steel, hardened and ground.
2, Precision size can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.

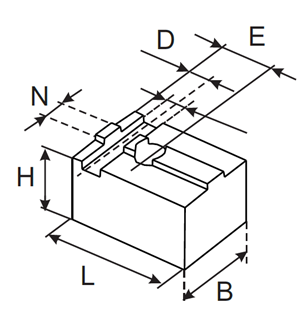

Tongue & groove soft blank top jaws “C”
DIN standard tongue & groove
For CL-C chucks
| Id.No. | B mm | H mm | L mm | N mm | D mm | E mm | I mm | Mass kg/jaw |
|---|---|---|---|---|---|---|---|---|
| 90040800 | 30 | 30 | 38 | 8 | 8 | 14 | 8 | 0.18 |
| 90041000 | 30 | 30 | 48 | 8 | 8 | 20 | 8 | 0.23 |
| 90041300 | 35 | 35 | 57 | 14 | 27 | 27 | 16 | 0.4 |
| 90041600 | 40 | 40 | 75 | 18 | 34 | 34 | 18 | 0.72 |

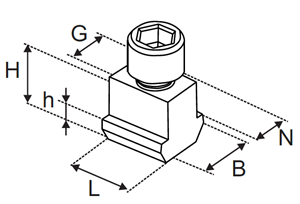

Single T-nut NST
Type1
| Id.No. | B mm | H mm | L mm | N mm | G mm | H mm |
|---|---|---|---|---|---|---|
| 12063000 | 29 | 25 | 24 | 21 | M16 | 11 |
| 12064020 | 35 | 34.5 | 30 | 22 | M20 | 15 |
| 12065020 | 35 | 34 | 30 | 25.5 | M20 | 15 |
| 12065082 | 36 | 34 | 30 | 25.5 | M20 | 15 |
| 12065002 | 40 | 40 | 32 | 25.5 | M20 | 15.5 |
25.5mm guide in the top jaw 28mm guide in the master jaw

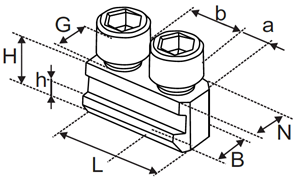

Double T-nut NSTE
Type2
| Id.No. | B mm | H mm | L mm | N mm | G mm | a mm | b mm | h mm |
|---|---|---|---|---|---|---|---|---|
| 12061300 | 17 | 15 | 30 | 12 | M18 | 7 | 16 | 6.5 |
| 73064060 | 31 | 33 | 60 | 21 | M16 | 13 | 34 | 14.5 |
| 12064520 | 31 | 33 | 70 | 22 | M20 | 16 | 38 | 14.5 |

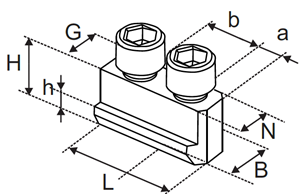

Double T-nut NSTE
Type3
| Id.No. | B mm | H mm | L mm | N mm | G mm | a mm | b mm | h mm |
|---|---|---|---|---|---|---|---|---|
| 12061200 | 15 | 15 | 32 | 12 | M8 | 6.5 | 16 | 6.5 |
| 73061650 | 17 | 18.5 | 32 | 14 | M10 | 8 | 16.5 | 6.5 |
| 73062150 | 19 | 20.5 | 43 | 17 | M12 | 10 | 23 | 7.5 |
| 18062632 | 19 | 20.5 | 50 | 17 | M12 | 10 | 30 | 7.5 |
| 73063050 | 25 | 26.5 | 56 | 21 | M16 | 13 | 30 | 10 |
| 73065030 | 31 | 33 | 70 | 25.5 | M20 | 16 | 38 | 14.5 |

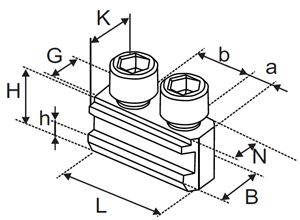

Double T-nut NSTE-M
Type4
For metric serrated master jaws to use existing kitagawa top jaws.
| NO. Id.No. | B mm | H mm | L mm | N mm | K mm | G mm | a mm | b mm | h mm |
|---|---|---|---|---|---|---|---|---|---|
| 73061602 | 17 | 18.5 | 36 | 12 | 14 | M10 | 8 | 20 | 6.5 |
| 73062101 | 19 | 20.5 | 45 | 14 | 17 | M12 | 10 | 25 | 7.5 |
| 18062633 | 19 | 20.5 | 50 | 16 | 17 | M12 | 10 | 30 | 7.5 |
| 73062501 | 25 | 26.5 | 56 | 16 | 21 | M12 | 13 | 30 | 10 |
