單位 : mm
|
型式 規格 |
爪數 |
柱塞行程 (mm) |
半徑爪行程 (單動調整) (mm) |
最大容許拉力 (kgf) |
最大夾持力 (kgf) |
最大使用油壓力 (kgf / cm2) |
|---|---|---|---|---|---|---|
| 40"V-240 | 3 | 57 | 23 + (30) | 180 | 320 | 42.8 |
| VIT-240 | 4 | 57 | 23 + (30) | 180 | 320 | 42.8 |
| VE-240 | 6 | 57 | 23+（30） | 180 | 320 | 42.8 |
| 50"V-250 | 3 | 57 | 23 + (30) | 180 | 320 | 42.8 |
| VIT-250 | 4 | 57 | 23 + (30) | 180 | 320 | 42.8 |
| VE-250 | 6 | 57 | 23 + (30) | 180 | 320 | 42.8 |
| 63"V-263 | 3 | 60 | 24 + (40) | 200 | 360 | 46.9 |
| VIT-263 | 4 | 60 | 24 + (40) | 200 | 360 | 46.9 |
| VE-263 | 6 | 60 | 24 + (40) | 200 | 360 | 46.9 |
| 79"VE-279 | 6 | 60 | 24 + (40) | 200 | 360 | 46.9 |
|
型式 規格 |
最高轉速 (r.p.m.) |
重量 |
慣性矩 I(kg?m2 ) |
適合 油壓缸 |
適合硬爪 | 適合生爪 |
外徑挾持範圍 (mm) |
|---|---|---|---|---|---|---|---|
| 40"V-240 | 630 | 645 | 82 | MS250C | HJ40-1 | HC40-1 | ?285-?1005 |
| VIT-240 | 550 | 700 | 89 | MS250C | HJ40-1 | HC40-1 | ?285-?1005 |
| VE-240 | 450 | 700 | 89 | MS250C | HJ40-1 | HC40-1 |
?285-?1005 |
| 50"V-250 | 500 | 890 | 168 | MS250C | HJ40-1 | HC40-1 | ?270-?1250 |
| VIT-250 | 400 | 94 | 177 | MS250C | HJ40-1 | HC40-1 | ?270-?1250 |
| VE-250 | 360 | 971 | 183 | MS250C | HJ40-1 | HC40-1 | ?270-?1250 |
| 63"V-263 | 400 | 1800 | 548 | MS250C | HJ40-1 | HC40-1 | ?390-?1600 |
| VIT-263 | 300 | 1700 | 518 | MS250C | HJ40-1 | HC40-1 | ?390-?1600 |
| VE-263 | 280 | 1800 | 548 | MS250C | HJ40-1 | HC40-1 | ?390-?1600 |
| 79"VE-279 | 230 | 2850 | 1350 | MS250C | HJ40-1 | HC40-1 | ?440-?2000 |

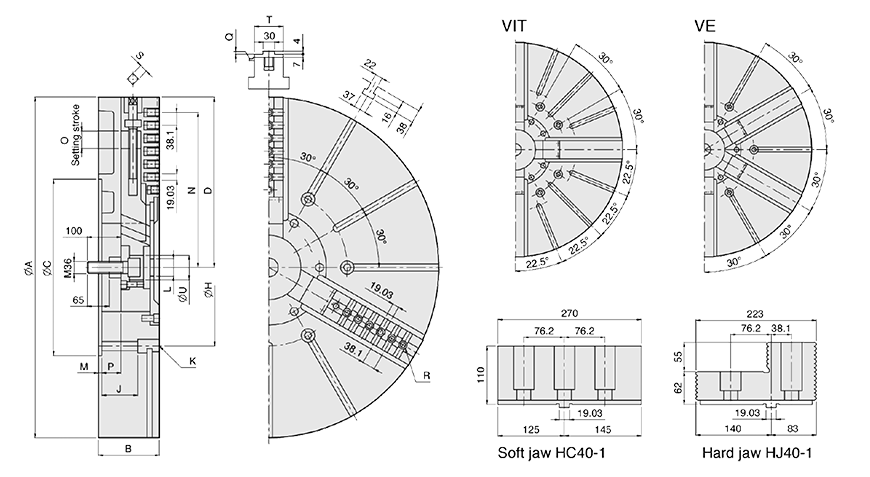

| 型式尺寸 | A | B | C | Dmax. | H | J | K | L |
|---|---|---|---|---|---|---|---|---|
| 40"V-240 | 1005 | 180 | 520 | 502 | 463.6 | 108 | M24 | M52x1.5 |
| VIT-240 | 1005 | 180 | 520 | 502 | 463.6 | 108 | M24 | M52x1.5 |
| VE-240 | 1005 | 180 | 520 | 502 | 463.6 | 108 | M24 | M52x1.5 |
| 50"V-250 | 1250 | 180 | 520 | 623 | 463.6 | 108 | M24 | M52x1.5 |
| VIT-250 | 1250 | 180 | 520 | 623 | 463.6 | 108 | M24 | M52x1.5 |
| VE-250 | 1250 | 180 | 520 | 623 | 463.6 | 108 | M24 | M52x1.5 |
| 63"V-263 | 1600 | 220 | 720 | 796 | 647.6 | 144 | M30 | M52x1.5 |
| VIT-263 | 1600 | 220 | 720 | 796 | 647.6 | 144 | M30 | M52x1.5 |
| VE-263 | 1600 | 220 | 720 | 796 | 647.6 | 144 | M30 | M52x1.5 |
| 79"VE-279 | 2000 | 238 | 720 | 996 | 647.6 | 159 | M30 | M52x1.5 |
| 型式尺寸 | M | Nmax. | O | Pmax. | Pmin. | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|
| 40"V-240 | 8 | 457 | 30 | 59 | 2 | 4 | 7-M24 | 19 | 85 | 72 |
| VIT-240 | 8 | 457 | 30 | 59 | 2 | 4 | 7-M24 | 19 | 85 | 72 |
| VE-240 | 8 | 457 | 30 | 59 | 2 | 4 | 7-M24 | 19 | 85 | 72 |
| 50"V-250 | 8 | 563 | 30 | 59 | 2 | 4 | 10-M24 | 19 | 85 | 72 |
| VIT-250 | 8 | 563 | 30 | 59 | 2 | 4 | 10-M24 | 19 | 85 | 72 |
| VE-250 | 8 | 563 | 30 | 59 | 2 | 4 | 10-M24 | 19 | 85 | 72 |
| 63"V-263 | 8 | 738 | 40 | 82 | 22 | 6 | 13-M24 | 22 | 110 | 72 |
| VIT-263 | 8 | 738 | 40 | 82 | 22 | 6 | 13-M24 | 22 | 110 | 72 |
| VE-263 | 8 | 738 | 40 | 82 | 22 | 6 | 13-M24 | 22 | 110 | 72 |
| 79"VE-279 | 8 | 914 | 40 | 100 | 40 | 6 | 17-M24 | 22 | 110 | 72 |
