LIGHT DUTY LONG NOSE LIVE CENTER
點擊產品圖片放大
在線詢盤
類型：回轉式系列
Type: Live centers series
負荷：輕
Duty: Light
適 用：一般車床使用。
Application: Center lathe
用 途：適用一般軸心車削加工(細長型車削加工)。
Working Usage: Applicable for ordinary turning process, slender workpiece turning process
結 構：採用合金鋼材，經熱處理硬度達57°~60°,內外徑研磨製成。
Structure: Made of alloy steel and hardened to HRC 57-60, ground on ID and OD
精準度： 0.002以?xún)?nèi)
TIR Less than 0.002mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

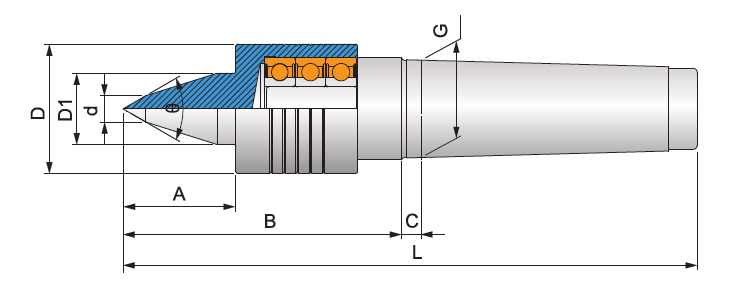

規格 / Specification? ?單位/ UNIT：mm
|
型式/外表尺 Model/Spec |
A | B | C | D | D1 | d | G | L | ? |
軸承最高轉 Max. RPM |
軸承軸向（推力 Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-93-L-2 | 51 | 117 | 6 | 48 | 32 | 12 | 17.780（MT2) | 186 | 60゜ | 3,500rpm | 160kg |
| SC-93-L-3 | 51 | 117 | 8 | 48 | 32 | 12 | 23.825（MT3) | 204 | 60゜ | 3,000rpm | 250kg |
| SC-93-L-4 | 51 | 117 | 9 | 48 | 32 | 12 | 31.267（MT4) | 225 | 60゜ | 2,600rpm | 400kg |
| SC-93-L-5 | 51 | 122 | 9 | 59 | 32 | 12 | 44.399（MT5) | 257 | 60゜ | 2,200rpm | 800kg |
