單位 : mm
|
型式 規(guī)格 |
通孔直徑 (mm) |
柱塞行程 (mm) |
爪行程直徑 (mm) |
最大 容許拉力 (kgf) |
最大夾持力 (kgf) |
|---|---|---|---|---|---|
| NHT-208A5 | ?52 | 16 | 7.4 | 2243 / 1495 | 5812 /3875 |
| NHT-208A6 | ?52 | 16 | 7.4 | 2243 / 1495 | 5812 /3875 |
|
型式 規(guī)格 |
最大 使用油壓力 (kgf / cm2) |
最高轉速 (r.p.m.) |
重量 (kg) |
適合 油壓缸 |
適合硬爪 | 適合生爪 |
|---|---|---|---|---|---|---|
| NHT-208A5 | 17.2 / 12.1 | 3500 | 25.2 | M1552 | HJ06 | HC08-1 |
| NHT-208A6 | 17.2 / 12.1 | 3500 | 24.7 | M1552 | HJ06 | HC08-1 |
|

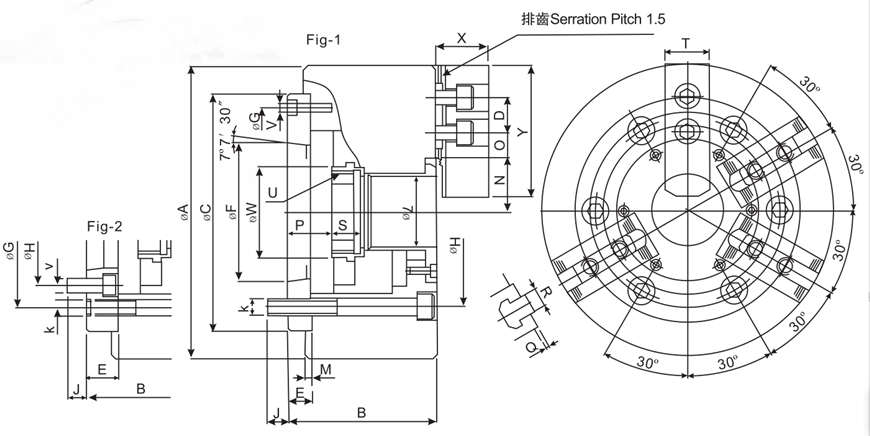

型式 尺寸 |
A | B | C(H6) | D | E | F | G | H | J | K | L | M | Nmax. | Omax. | Omin. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NHT-208A5 | 210 | 113 | 170 | 20 | 23 | 82.56 | 133.5 | 104.8 | 13 | 6xM12 | 52 | 5 | 41.8 | 34 | 7.5 |
| NHT-208A6 | 210 | 107 | 170 | 20 | 17 | 106.4 | 150 | 133.4 | 17 | 6xM12 | 52 | 5 | 41.8 | 34 | 7.5 |
|
型式 尺寸 |
Pmax. | Pmin. | Q | R | S | T | Umax. | V | W | X | Y | 參考圖 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NHT-208A5 | 37.5 | 21.5 | 2 | 12 | 20.5 | 32 | M60x2 | 6xM10 | 66 | 37 | 73 | Fig-2 |
| NHT-208A6 | 31.5 | 15.5 | 2 | 12 | 20.5 | 32 | M60x2 | 3xM6 | 66 | 37 | 73 | Fig-1 |
